第4代Apple Watch（Apple Watch Series 4）诚意满满，全面屏设计，性能更强大。 下面我们就来详细拆解一下Apple Watch Series 4，一起来看看新款Apple Watch内部的变化吧。 本次拆解的是44mm LTE版本。

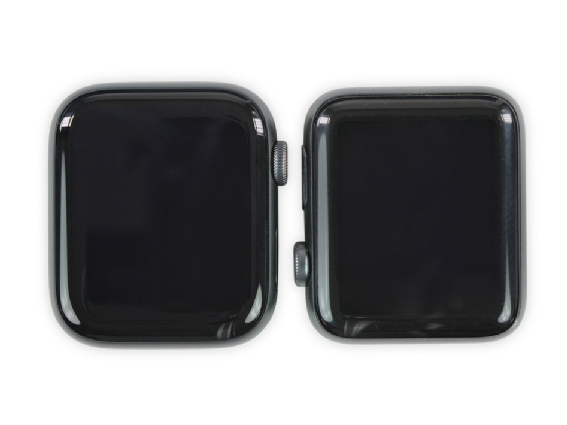

Apple Watch Series 外观上 Series 4 和 Series 3 没有太大区别。

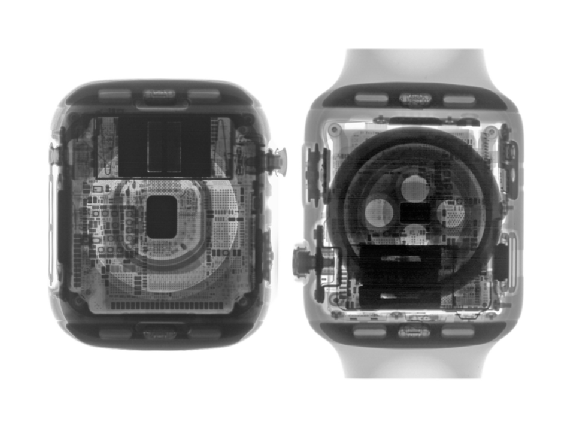

X 光显示内部发生了很大变化。

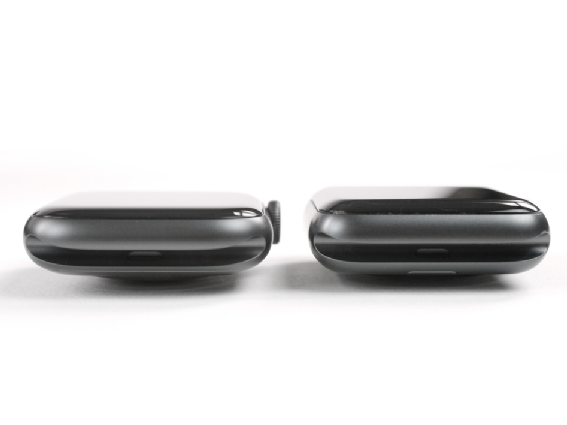

从侧面看，Series 4 明显比 Series 3 薄 (0.7mm)。
Apple Watch Series 4的后壳采用陶瓷+蓝宝石设计。
Apple Watch Series 4 新模具型号A2008。
另一个是序列号，还有一个小通风孔。

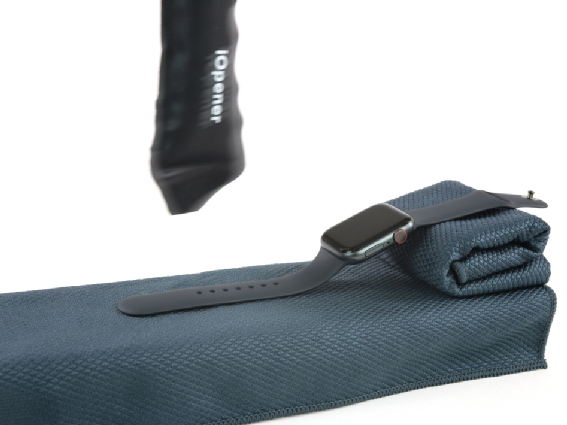

热准备撬开屏幕。

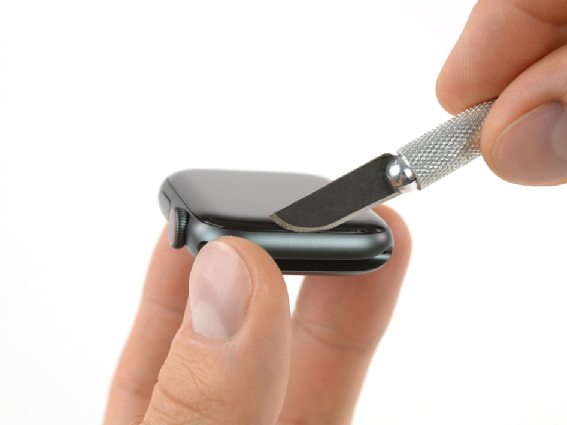

慢慢打开显示器。

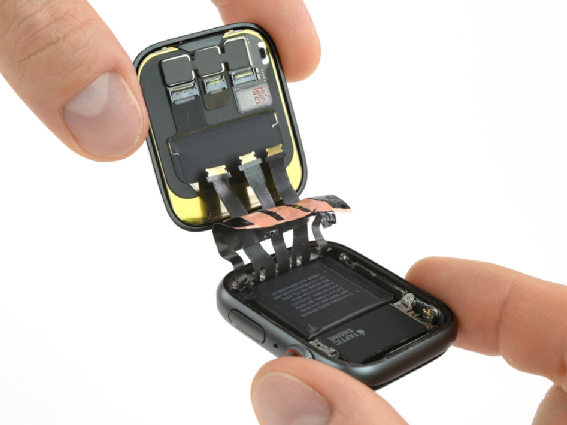

熟悉的 Trinity 电缆已安全取出，我们可以仔细查看显示屏。

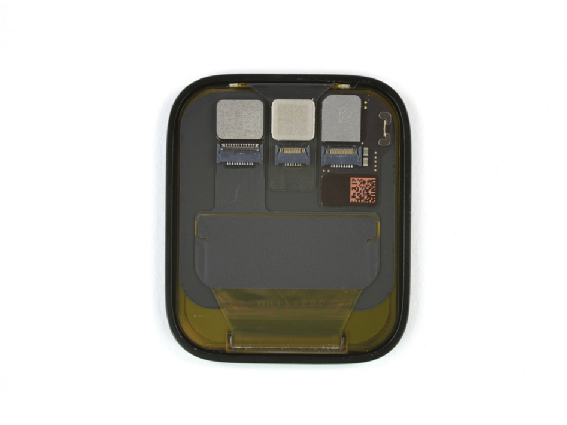

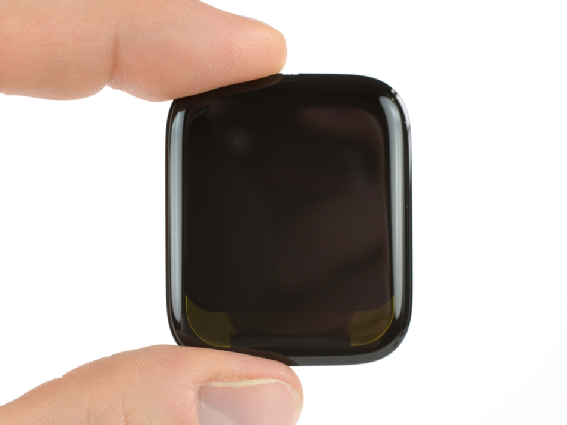

屏幕拆解后，我们可以更好地了解新显示屏的轮廓。 44mm比3代的42mm版本大很多，但是4代的40mm版本和3代的42mm版本差别不大。 男生可以考虑买4代的40mm版本。
在背面三星耳机怎么拆图解，我们发现了三个芯片封装，其中两个是气密密封的，而第三个在其金属屏蔽层后面没有任何标记。

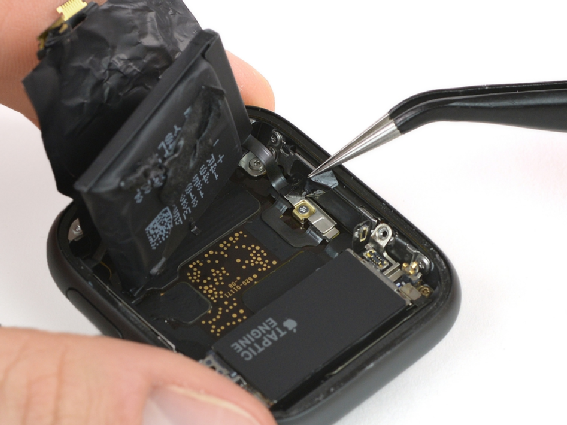

接下来是电池部分。

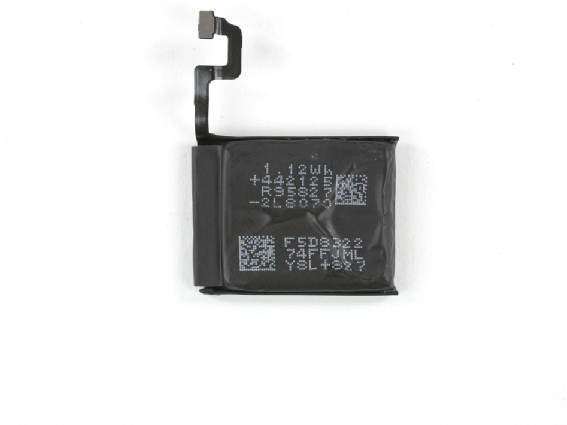

这是 Apple Watch Series 4 的电池。Apple 声称 Series 4 可以使用 18 小时。 电池信息为1.113Wh（291.8mAh，3.81V），型号为A2059。
仔细观察细节，可以看到标有 A205 的 291.8 mAh 和 3.81 V 电池组。
电池寿命也增加了 4%。

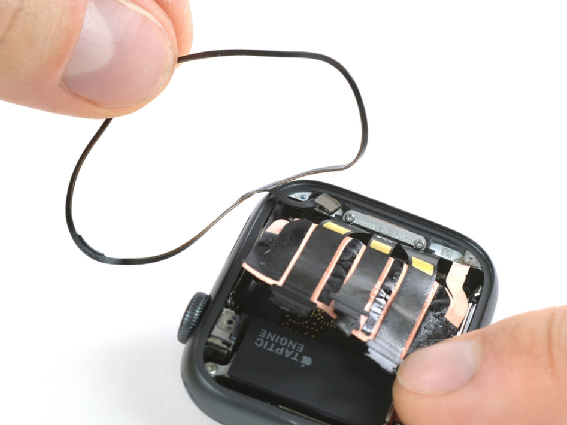

Force Touch 使用的垫片。

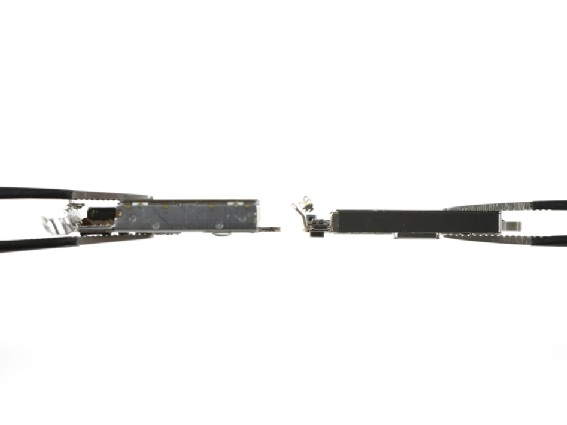

所使用的双层电缆是堆叠的，而不是并排的，非常流线型。

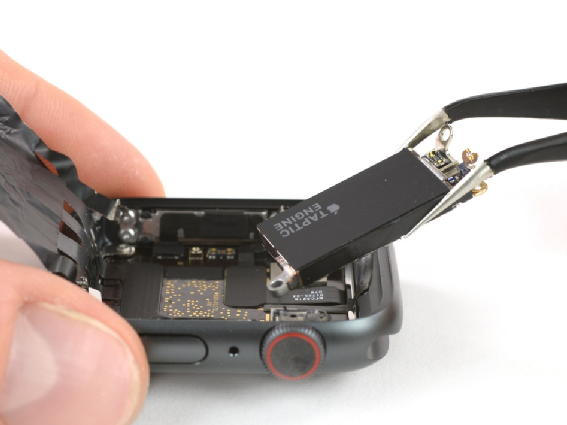

在这里，有一个部件负责振动 - Taptic Engine，也称为电磁振荡线性执行器。
比以前瘦了。
因为 Taptic Engine 更薄更长，所以还是会占用不少内部空间，不然电池容量还能进一步提升。

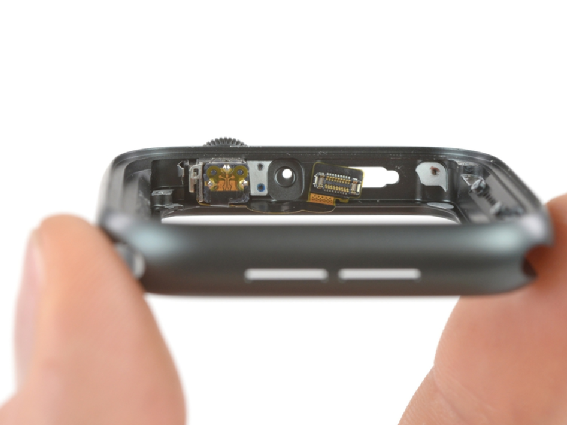

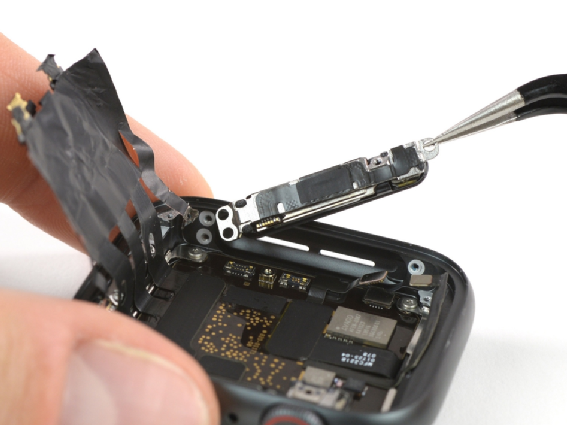

转到扬声器部分，现在麦克风已经移到数字表冠附近，扬声器可以利用该空间获得更大的音量。

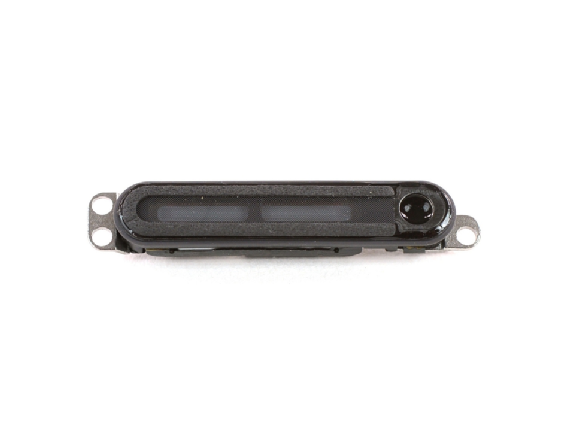

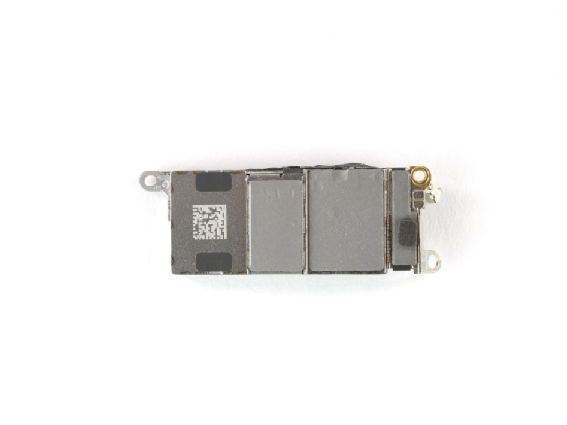

这是 Apple Watch Series 4 的新扬声器，Apple 称其音量提高了 50%。
最后我们来看一下芯片部分。

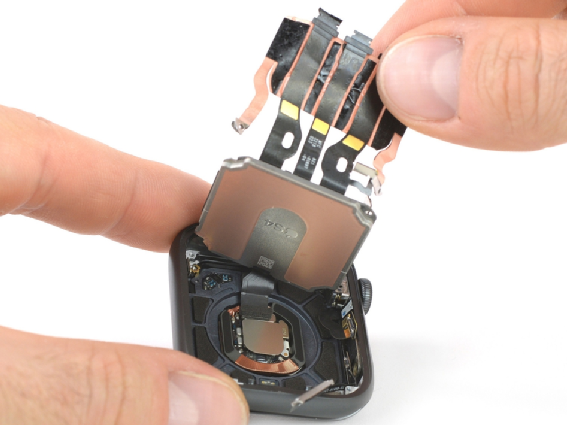

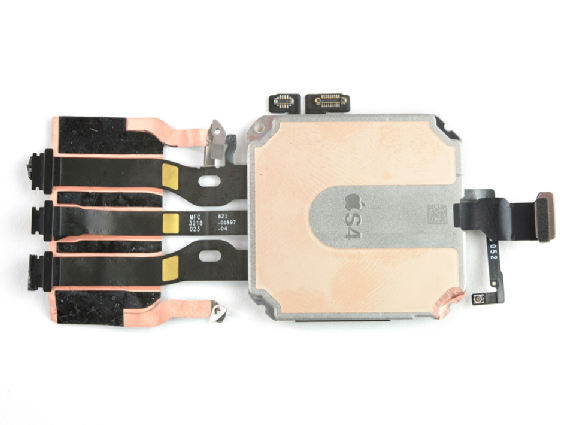

新的 Apple S4 芯片仅由螺丝固定。
在以前的 Apple Watch 中，处理器是用胶水固定的。

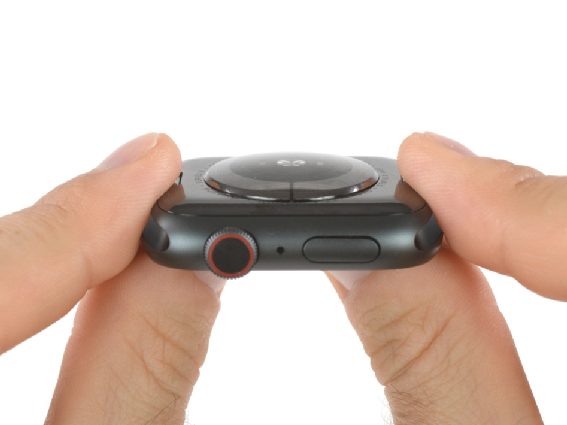

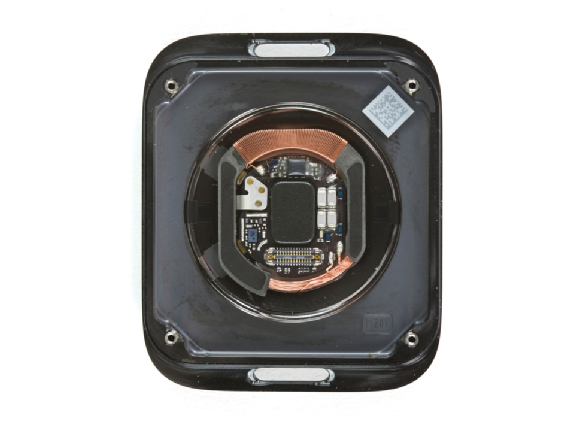

Apple Watch Series 4 底部的心率传感器。

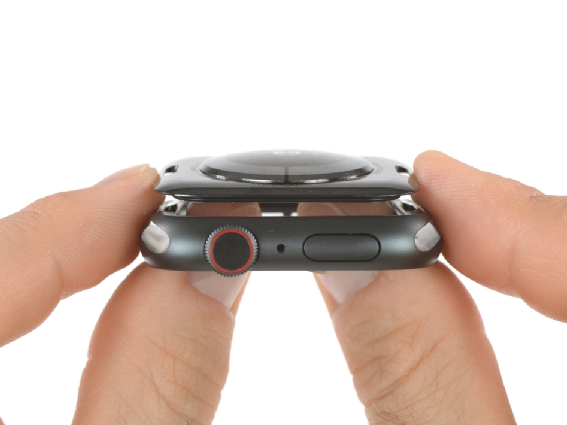

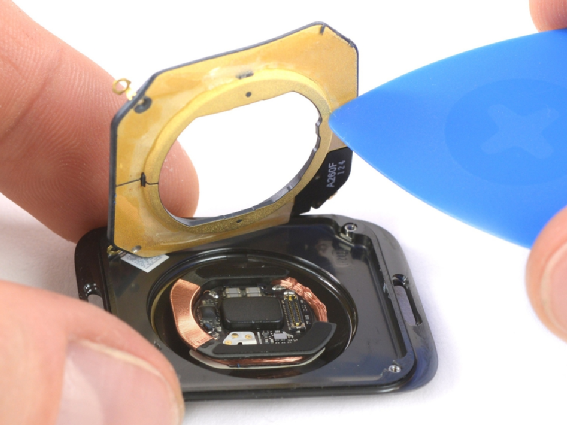

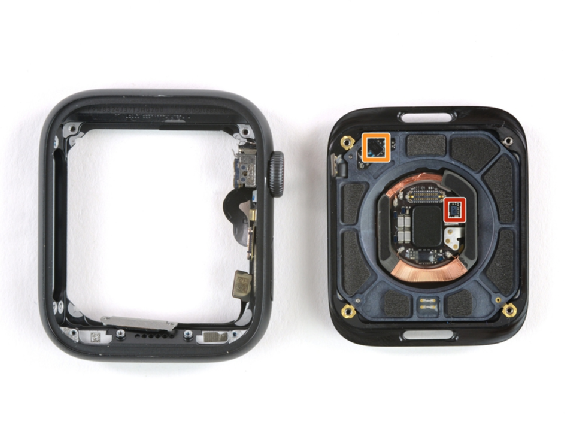

拆卸心率传感器阵列时，整个底部都会弹出。

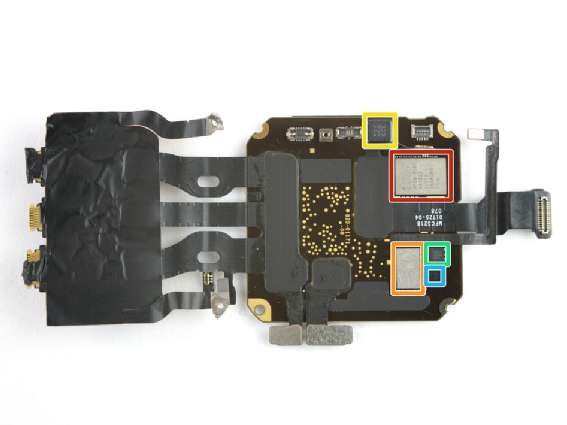

以上芯片包括： 红色：A88 AY10 橙色：18206 00D5

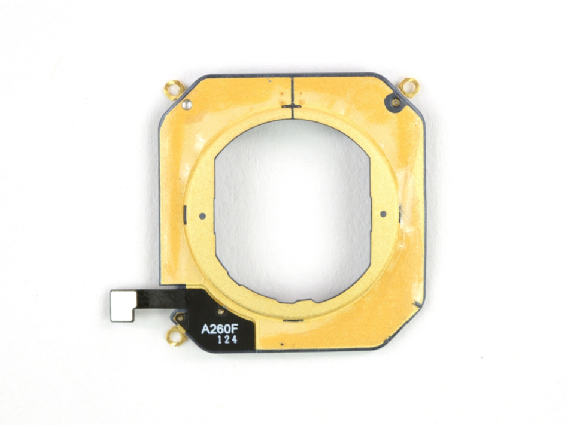

这个金色圆圈是一个流线型的天线。
Apple Watch Series 4 拆解三星耳机怎么拆图解，更多 44mm LTE 版本内部信息：

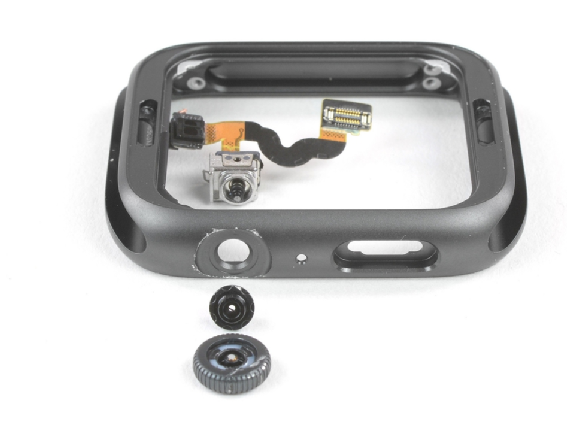

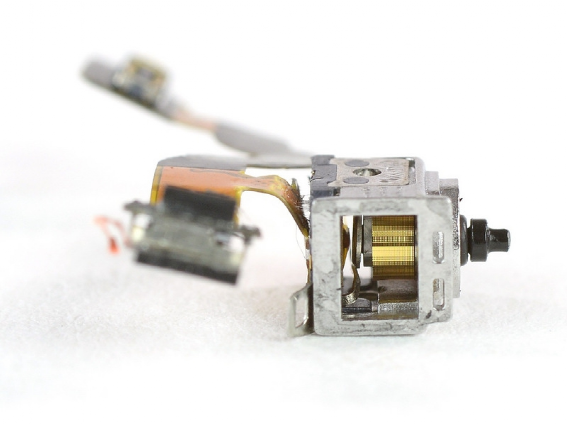

内部金圆柱体上有微小的划痕，可让光学编码器（带状电缆上的小黑盒）跟踪其旋转。
圆柱体后面的弹性支架可能会将电子信号从手指传导到手表，从而完成 EKG 电路。
弹簧后面的一个小开关充当表冠的机械按钮。 此外，外冠轴上有一个很好的垫圈，可以防止液体进入。

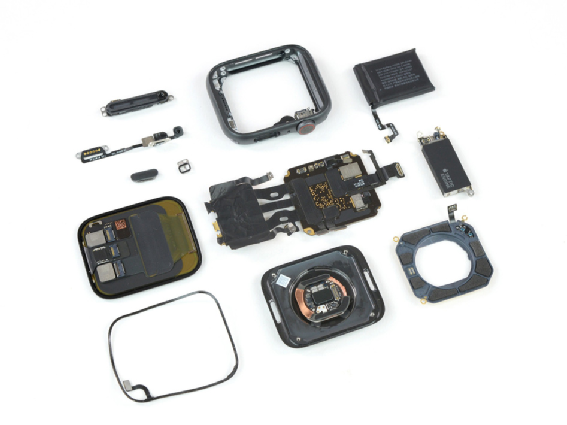

拆解完成！ 最初的 Apple Watch 是一款革命性的产品，但后续的升级并没有太大变化。 Apple Watch Series 4 的可修复性与 iPhone 接近，可以直接更换电池。 只有用胶水高度粘合的屏幕才是主要障碍。
